Самодиагностика ABS
Считывание кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1.
— Снимите перемычку с выводов «WA» и «WB» разъема DLC1.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «E1».
— Установите перемычку на выводы «WA» и «WB».
Сброс кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1 (автомобиль неподвижен).
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Выключите зажигание.
— Снимите перемычку с выводов «TC» и «E1».
— Убедитесь, что индикатор ABS погас.
Считывание кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «CG».
Сброс кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Снимите перемычку с выводов «TC» и «CG».
Код Система
11 Обрыв цепи реле электромагнитного клапана
12 Короткое замыкание в цепи реле э/м клапана
13 Обрыв в цепи реле электронасоса
14 Короткое замыкание в цепи реле электронасоса
21 Обрыв или короткое замыкание в э/м клапане переднего правого колеса
22 Обрыв или короткое замыкание в э/м клапане переднего левого колеса
23 Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса
24 Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса
31 Неисправность датчика частоты вращения переднего правого колеса
32 Неисправность датчика частоты вращения переднего левого колеса
33 Неисправность датчика частоты вращения заднего правого колеса
34 Неисправность датчика частоты вращения заднего левого колеса
41 Слишком высокое или слишком низкое напряжение аккумуляторной батареи
43 Неисправность в цепи датчика замедления
44 Обрыв или короткое замыкание в цепи датчика замедления
49 Обрыв в цепи выключателя стоп-сигналов
51 Короткое замыкание или обрыв цепи питания электронасоса
71 Низкий уровень сигнала от датчика частоты вращения переднего правого колеса
72 Низкий уровень сигнала от датчика частоты вращения переднего левого колеса
73 Низкий уровень сигнала от датчика частоты вращения заднего правого колеса
74 Низкий уровень сигнала от датчика частоты вращения заднего левого колеса
75 Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса
76 Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса
77 Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса
78 Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса
79 Неисправность датчика замедления
Самодиагностика Toyota… И коды ошибок…
Весь интернет излазил и драйв весь, по поиску ошибок то там кусок то там кусок
Вообщем решил собрать все в кучу. Что бы потом не искать…Возможно еще кому то пригодиться)))
Считывание кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1.
— Снимите перемычку с выводов «WA» и «WB» разъема DLC1.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «E1».
— Установите перемычку на выводы «WA» и «WB».
Сброс кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1 (автомобиль неподвижен).
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Выключите зажигание.
— Снимите перемычку с выводов «TC» и «E1».
— Убедитесь, что индикатор ABS погас.
Считывание кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема.
— Включите зажигание.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «CG».
Сброс кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Снимите перемычку с выводов «TC» и «CG».
Коды самодиагностики считываются по числу вспышек индикатора «CHECK ENGINE» при замкнутых выводах «TС»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании.
Как сделать самодиагностику самому: прогреваем авто до рабочей температуры, глушим, скрепкой или куском проволоки замыкаем контакты в колодке диагностики, включаем зажигание.
Смотрим на мигание ламп. Каждая лампа отвечает за определённую систему автомобиля. Если мигает быстро и постоянно — ошибок нет.
Считаем моргание «CHECK ENGINE». сначала первая цифра, потом вторая. ошибки показываются по очереди, как все закончиться мигание начнёт показывать ошибки с первой по кругу.
То есть моргнул чек раз 5 не большая пауза потом еще раз 7, И большая пауза.То есть ошибка получилась 57…
Так же считаем следующею если они есть)))
Существует также методика проверки датчиков скорости:
Если системы «ABS» и «TRC» исправны, следует произвести следующее.
1. Включите зажигание. Лампа «ABS» должна загореться и примерно через 3 секунды погаснуть. Если нет, то следует проверить предохранители, целостность лампы, провода и разъемы.
2. Выключите зажигание. На диагностическом разъеме «DLC 1» с помощью вспомогательного провода соедините контакты «Е1» и «ТS». Поставьте машину на ручной тормоз. Запустите двигатель. Лампа «ABS» должна моргать 4 раза в секунду.
3. Начните движение на автомобиле и разгоните его до скорости более 80 км/час. Если лампа «ABS» по прежнему моргает с частотой 4 раза в секунду, то все с датчиками нормально. Если нет, то продолжите проверку.
4. Остановите машину. Удалите перемычку между «ТS» и «Е1». Установите перемычку между контактами «Е1» и «ТС». Прочтите коды. Если будет более двух кодов, то они будут выдаваться последовательно с интервалом 2,5 секунды (код тип 09).
5. Очистите память.
Коды неисправностей АКПП (Toyota)
Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании (при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит).
11 — Норма
37 — Датчик частоты вращения входного вала АКПП (Р1705)
38 — Датчик температуры рабочей жидкости АКПП
42 — Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)
44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)
46 — Соленоид управления давлением гидроаккумулятора (Р1765)
61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)
62 — Соленоид №1 (Р0753)
63 — Соленоид №2 (Р0758)
64 — Соленоид муфты блокировки гидротрансформатора (Р0773)
67 — Датчик частоты вращения входного вала АКПП
68 — Соленоид управления муфтой блокировки гидротрансформатора
73 — Соленоид муфты блокировки межосевого дифференциала
Кондиционер, отопление и вентиляция.
Процесс:
1. Заглушите двигатель.
2. Одновременно нажмите и держите на климат-контроле кнопки «AUTO» и «Внутренняя циркуляция воздуха».
3. Включите зажигание. После проверки индикаторов автоматически начнется диагностика датчиков.
4. Результат диагностики датчиков отображается в окне отображения установленной температуры. При наличии 2 и более кодов индикация начинается с наименьшего.
5. Для проведения диагностики приводов нажмите кнопку «Внутренняя циркуляция воздуха».
Проверка приводов должна осуществляться на прогретом моторе.
Для замедления проверки нажмите кнопку обогрева переднего стекла. С интервалами в 1 сек. будут срабатывать приводы заслонок, вентилятор и реле. Для перехода в режим диагностики датчиков, нажмите «AUTO».
6. Для завершения диагностики нажать кнопку «OFF».
Вроде бы и все=))
Подпишись)) Не тяжело Же))
МарКоводам ПисС…
Самодиагностика
Любой современный автомобиль, имеющий блок управления двигателем, оборудован системой самодиагностики. Она представляет собой следующее. При отклонении показаний любого датчика от параметров, заложенных в компьютер, этот датчик отключается и включается обходная программа. Когда датчик снова станет исправным, обходная программа снимется, и двигатель заработает штатно. Пока будет включена обходная программа, на табло будет гореть лампочка с надписью «CHECK». При устранении неисправности лампочка (желтого цвета) погаснет. Но информация о том, что была неисправность, заносится в память компьютера, и, если питание компьютера не отключалось (например, при снятии аккумуляторной батареи постоянное питание компьютера исчезает), эту информацию можно прочесть на панели приборов Toyota. Есть неисправности, при которых двигатель глохнет, а есть такие, при которых все в работе двигателя на первый взгляд нормально, но, например, повышен расход топлива, или появился какой-то провал при увеличении оборотов и т.д. В любом случае загорится лампочка «CHECK» и неисправность, вернее, ее код, будет занесена в память компьютера.
Эта система очень удобна для диагностики случайных сбоев в работе двигателя. Например, на ходу двигатель заглох, но, пока вы вспоминали маму своей машины, что-то случилось на небесах, и двигатель снова запускается и работает. Проверяй — не проверяй — все в нем исправно. Но что-то ведь было. И вот это «что-то» однозначно определено и занесено в память.
У автомобилей Toyota под капотом есть диагностический разъем. Это пластмассовая прямоугольная коробочка, расположенная обычно слева по ходу автомобиля, на ней написано «DIAGNOSTIC». Откройте эту коробочку и с обратной стороны, на крышке вы увидите маркировку выводов. Далее надо взять любой кусок провода и воткнуть его в разъемы так, чтобы замкнуть выводы «ТЕ1» и «Е1». После этого садитесь за руль и, включив зажигание и выключив кондиционер и печку, следите за лампочкой «CHECK».
После включения зажигания лампочка начнет моргать. Если лампочка непрерывно моргнула 11 и более раз — в памяти ничего нет, можете запускать двигатель, вынимать перемычку и ехать по делам. Если лампочка моргает так: вспышка — пауза — вспышка — длинная пауза — вспышка — это значит, у вас в памяти код 21; если так: вспышка — длинная пауза — вспышка — пауза — вспышка, — то код 12 и так далее. У каждого двигателя фирмы Toyota своя таблица кодов, но они одинаковы, только в одном двигателе не предусмотрен один код, в другом — другой. Кроме того, могут немного отличаться требования проверок, например, в одном двигателе датчик должен выдавать 0,45 вольт, а в другом 0,5 вольт и т.п.
На старых автомобилях фирмы Toyota (старых по году разработки) используется более простая таблица кодов. Код исправного автомобиля — одиночные вспышки (импульсы) длительностью 1 сек с паузой между вспышками (импульсами)
3 сек. А все неисправности определены только десятью кодами. Для того, чтобы стереть память компьютера, по инструкции к некоторым автомобилям необходимо вынуть предохранитель «HAZ-HORN», по другим «STOP» (через
первый предохранитель питаются аварийка и звуковой сигнал, а через второй — сигналы «стоп»). Мы рекомендуем снять минусовую клемму аккумулятора на 30-40 секунд, и тогда все сотрется. При этом сотрется память в приемнике, в часах, в климатической установке, но с этим ничего не поделаешь. В приведенных таблицах часто указывается «неправильный
сигнал…» того или иного датчика. Это означает, что либо сигнала нет вообще, либо его величина слишком большая. Например, сопротивление датчика температуры может быть от 200 Ом до 2 кОм, в зависимости от температуры. Но если вы поставите датчик с сопротивлением 150 Ом (от другого двигателя, например), то блок EFI воспримет это как короткое
замыкание и отключит его. Если вы установите датчик, сопротивление которого будет выше 2 кОм, блок решит, что это обрыв и, также отключив датчик, включит обходную программу. Все замыкания, плохие контакты, обрывы в проводах, соединительных разъемах также приводят к тому, что сигнал на компьютер идет «неправильный».

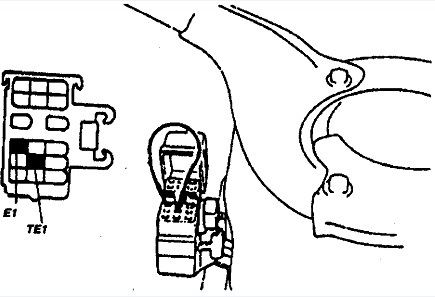

Контакты «Е1» и «ТЕ1 » перемыкаются любой проволочкой. На обратной стороне крышки, закрывающей диагностическую колодку, есть маркировка всех выводов. Вывод «Е1» — корпус. На старых моделях Toyota с впрыском, где нет квадратного разъема диагностики, есть двухконтактная свободно висящая желтая фишка с надетым (иногда) резиновым колпачком. Два ее контакта и есть выводы «Е1 «и «ТЕ1 «. Можно посоветовать использовать пробник (лампочку с проводом) на 12 вольт, замкнув один конец которого на корпус автомобиля, вторым концом по очереди касаться всех «бесхозных» разъемов.
Когда вы попадете на «ТЕ1», то при включенном зажигании лампочка на щитке приборов с изображением двигателя погаснет и начнет выдавать код записанной неисправности. При перемыкании выводов «Е1» и «ТЕ1» выключается режим диагностики не только блока EF1, но и некоторых других блоков.
Таблица кодов неисправностей старых моделей Toyota (код/неисправность)
1.Норма
2.Неправильный сигнал от датчика воздушной заслонки
3.Неправильный сигнал от коммутатора
4.Неправильный сигнал от датчика температуры охлаждающей жидкости
5.Неправильный сигнал от датчика кислорода
6.Неправильный сигнал от датчика числа оборотов двигателя
7.Неправильный сигнал от датчика положения дроссельной заслонки
8.Неправильный сигнал от датчика температуры всасываемого воздуха
9.Неправильный сигнал от датчика скорости автомобиля
10.Нет сигнала включения стартера
11.Неисправность кондиционера или переключателя нейтрального положения в автомате
Для того, чтобы стереть память компьютера, по инструкции к некоторым автомобилям необходимо вынуть предохранитель «HAZ-HORN», по другим «STOP» (через первый предохранитель питаются аварийка и звуковой сигнал, а через второй — сигналы «стоп»). Мы рекомендуем снять минусовую клемму аккумулятора на 30-40 секунд, и тогда все сотрется. При этом сотрется память в приемнике, в часах, в климатической установке, но с этим ничего не поделаешь.
Таблица кодов неисправностей двигателей фирмы Toyota (код/неисправность)
11. Нет питания на блок EFI
12. Нет сигнала от датчика оборотов двигателя
13. Нет сигнала от датчика оборотов двигателя при оборотах более 1000 об/мин
14. Нет сигнала от «минуса» катушки зажигания
16. Нет сигнала на блок управления коробки-автомата от самого блока EFI
21. Неправильный сигнал отдатчика кислорода
22. Неправильный сигнал отдатчика температуры двигателя (THW)
23. Неправильный сигнал от датчика температуры всасываемого воздуха (ТНА)
24. Неправильный сигнал от датчика температуры всасываемого воздуха (ТНА)
25. Слишком бедная смесь из-за неправильной работы управляющих клапанов
26. Слишком богатая смесь из-за неправильной работы управляющих клапанов
27. Неправильный сигнал от датчика кислорода
28. Неправильный сигнал отдатчика кислорода
31. Неправильный сигнал от «считалки» количества всасываемого воздуха, если ее нет, то от датчика вакуума во впускном коллекторе
32. Неправильный сигнал от «считалки» количества всасываемого воздуха
35. Неправильный сигнал от датчика клапана компенсации атмосферного давления
41. Неправильный сигнал отдатчика положения дроссельной заслонки
42. Неправильный сигнал отдатчика скорости автомобиля
43. Нет стартерного сигнала (STA) при оборотах более 800 об./мин
51. Нет сигнала «neutral» (или включен кондиционер при проверке) или нет сигнала «IDL»
52. Неправильный сигнал от шок-сенсора
53. Неисправность блока EFI
71. Неправильный сигнал отдатчика клапана EGR
72. Сигнал отключения топлива
В приведенных выше таблицах часто указывается «неправильный сигнал…» того или иного датчика. Это означает, что либо сигнала нет вообще, либо его величина слишком большая. Например, сопротивление датчика температуры может быть от 200 0м до 2 кОм, в зависимости от температуры. Но если вы поставите датчик с сопротивлением 150 0м (от другого двигателя, например), то блок EFI воспримет это как короткое замыкание и отключит его. Если вы установите датчик, сопротивление которого будет выше 2 кОм, блок решит, что это обрыв и, также отключив датчик, включит обходную программу. Все замыкания, плохие контакты, обрывы в проводах, соединительных разъемах также приводят к тому, что сигнал на компьютер идет «неправильный»
Коды ошибок на vvt-i:
12 — Датчик положения коленчатого вала (P0335)
13 — Датчик положения коленчатого вала (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП
18 — Система VVT-i — фазы (P1346)
19 — Датчик положения педали акселератора (P1120)
19 — Датчик положения педали акселератора (P1121)
21 — Кислородный датчик (P0135)
22 — Датчик температуры охлаждающей жидкости (P0115)
24 — Датчик температуры воздуха на впуске (P0110)
25 — Кислородный датчик — сигнал бедной смеси (P0171)
27 — Кислородный датчик №2
31 — Датчик абсолютного давления (P0105, P0106)
34 — Система турбонаддува
35 — Датчик давления турбонаддува
36 — Датчик CPS (P1105)
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
42 — Датчик скорости автомобиля (P0500)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
52 — Датчик детонации (P0325)
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)
98 — Датчик разрежения в вакуумном усилителе тормозов (C1200)
Может где ошибка, подсказывайте буду исправлять.
Коды не исправности, «самодиагностика».
Всем здраствуйте.
Многие из нас задавались вопросом как сделать самодиагностику? Да в инете куча информации и т.п. я так же как и все встретился с этой бедой, сохранял ссылки, делал закладки в БЖ и т.п. В итоге я решил собрать всё в одном месте в первую очередь для себя лично и для личного использования что бы больше не вспоминать где какие ссылки либо закладки. По мере возможности остальные ошибки и не исправности буду дополняться.
Считывание кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1.
— Снимите перемычку с выводов «WA» и «WB» разъема DLC1.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «E1».
— Установите перемычку на выводы «WA» и «WB».
Сброс кодов (модели с разъемом DLC1)
— Включите зажигание.
— Перемкните выводы «ТС» и «E1» разъема DLC1 (автомобиль неподвижен).
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Выключите зажигание.
— Снимите перемычку с выводов «TC» и «E1».
— Убедитесь, что индикатор ABS погас.
Считывание кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Через 4 секунды считайте код по количеству вспышек индикатора.
— Снимите перемычку с выводов «TC» и «CG».
Сброс кодов (модели с разъемом DLC3)
— Перемкните выводы «ТС» и «CG» разъема DLC3.
— Включите зажигание.
— Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
— Индикатор должен выводить код нормы (мигать 2 раза в секунду).
— Снимите перемычку с выводов «TC» и «CG».
Коды самодиагностики считываются по числу вспышек индикатора «CHECK ENGINE» при замкнутых выводах «TС»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании.
Пихаем скрепку куда показано и считаем моргание «CHECK ENGINE». сначала первая цифра, потом вторая. ошибки показываются по очереди, как все закончиться мигание начнёт показывать ошибки с первой по кругу.
12 — Датчик положения коленчатого вала (P0335)
13 — Датчик положения коленчатого вала (P0335, P1335)
14 — Система зажигания, катушка №1 (P1300) и №4 (P1315)
15 — Система зажигания, катушка №2 (P1305) и №3 (P1310)
16 — Система управления АКПП
18 — Система VVT-i — фазы (P1346)
19 — Датчик положения педали акселератора (P1120)
20 — Датчик положения педали акселератора (P1121)
21 — Кислородный датчик (P0135)
22 — Датчик температуры охлаждающей жидкости (P0115)
24 — Датчик температуры воздуха на впуске (P0110)
25 — Кислородный датчик — сигнал бедной смеси (P0171)
27 — Кислородный датчик №2
31 — Датчик абсолютного давления (P0105, P0106)
34 — Система турбонаддува
35 — Датчик давления турбонаддува
36 — Датчик CPS (P1105)
39 — Система VVT-i (P1656)
41 — Датчик положения дроссельной заслонки (P0120, P0121)
42 — Датчик скорости автомобиля (P0500)
43 — Сигнал стартера
47 — Датчик положения дополнительной дроссельной заслонки
49 — Датчик давления топлива (D-4) (P0190, P0191)
51 — Состояние выключателей
52 — Датчик детонации (P0325)
53 — Сигнал детонации
55 — Датчик детонации №2
58 — Привод SCV (D-4) (P1415, P1416, P1653)
59 — Сигнал VVT-i (P1349)
71 — Система EGR (P0401, P0403)
78 — ТНВД (D-4)
89 — Привод ETCS (P1125, P1126, P1127, P1128, P1129, P1633)
92 — Форсунка холодного пуска (D-4) (P1210)
97 — Форсунки (D-4) (P1215)
98 — Датчик разрежения в вакуумном усилителе тормозов (C1200)
Коды неисправностей антиблокировочной системы (ABS) на автомобилях Toyota
Код Система
11— Обрыв цепи реле электромагнитного клапана
12— Короткое замыкание в цепи реле э/м клапана
13— Обрыв в цепи реле электронасоса
14— Короткое замыкание в цепи реле электронасоса
21— Обрыв или короткое замыкание в э/м клапане переднего правого колеса
22— Обрыв или короткое замыкание в э/м клапане переднего левого колеса
23— Обрыв или короткое замыкание в э/м клапане заднего правого (левого) колеса
24— Обрыв или короткое замыкание в э/м клапане заднего левого (правого) колеса
31— Неисправность датчика частоты вращения переднего правого колеса
32— Неисправность датчика частоты вращения переднего левого колеса
33— Неисправность датчика частоты вращения заднего правого колеса
34— Неисправность датчика частоты вращения заднего левого колеса
41— Слишком высокое или слишком низкое напряжение аккумуляторной батареи
43— Неисправность в цепи датчика замедления
44— Обрыв или короткое замыкание в цепи датчика замедления
49— Обрыв в цепи выключателя стоп-сигналов
51— Короткое замыкание или обрыв цепи питания электронасоса
71— Низкий уровень сигнала от датчика частоты вращения переднего правого колеса
72— Низкий уровень сигнала от датчика частоты вращения переднего левого колеса
73— Низкий уровень сигнала от датчика частоты вращения заднего правого колеса
74— Низкий уровень сигнала от датчика частоты вращения заднего левого колеса
75— Неправильное изменение сигнала от датчика частоты вращения переднего правого колеса
76— Неправильное изменение сигнала от датчика частоты вращения переднего левого колеса
77— Неправильное изменение сигнала от датчика частоты вращения заднего правого колеса
78— Неправильное изменение сигнала от датчика частоты вращения заднего левого колеса
79— Неисправность датчика замедления
Коды неисправностей АКПП (Toyota)
Коды самодиагностики считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании (при этом должно быть разрешено включение повышающей передачи — «O/D OFF» не горит).
11 — Норма
37 — Датчик частоты вращения входного вала АКПП (Р1705)
38 — Датчик температуры рабочей жидкости АКПП
42 — Датчик скорости (или датчик частоты вращения выходного вала) (Р0500)
44 — Датчик скорости (или датчик частоты вращения заднего выходного вала)
46 — Соленоид управления давлением гидроаккумулятора (Р1765)
61 — Датчик скорости (или датчик частоты вращения переднего выходного вала)
62 — Соленоид №1 (Р0753)
63 — Соленоид №2 (Р0758)
64 — Соленоид муфты блокировки гидротрансформатора (Р0773)
67 — Датчик частоты вращения входного вала АКПП
68 — Соленоид управления муфтой блокировки гидротрансформатора
73 — Соленоид муфты блокировки межосевого дифференциала
Кондиционер, отопление и вентиляция.
Процесс:
1. Заглушите двигатель.
2. Одновременно нажмите и держите на климат-контроле кнопки «AUTO» и «Внутренняя циркуляция воздуха».
3. Включите зажигание. После проверки индикаторов автоматически начнется диагностика датчиков.
4. Результат диагностики датчиков отображается в окне отображения установленной температуры. При наличии 2 и более кодов индикация начинается с наименьшего.
5. Для проведения диагностики приводов нажмите кнопку «Внутренняя циркуляция воздуха».
Проверка приводов должна осуществляться на прогретом моторе.
Для замедления проверки нажмите кнопку обогрева переднего стекла. С интервалами в 1 сек. будут срабатывать приводы заслонок, вентилятор и реле. Для перехода в режим диагностики датчиков, нажмите «AUTO».
6. Для завершения диагностики нажать кнопку «OFF».
Очистка памяти:
После устранения неисправностей произведите очистку памяти: во время диагностики датчиков нажмите одновременно кнопки «Обогрев переднего стекла» (FRONT) и «Обогрев заднего стекла» (REAR).
Коды ошибок:
00 — Ошибок нет
11 — Датчик температуры воздуха в салоне*
12 — Датчик температуры окружающей среды*
13 — Датчик температуры испарителя*
14 — Датчик температуры охлаждающей жидкости*
21 — Датчик солнечного света (со стороны пассажира)*
22 — Датчик блокировки компрессора**
23 — Датчик давления (хладагента).***
24 — Датчик солнечного света (со стороны водителя)*
31 — Датчик положения заслонки воздушной смеси (со стороны пассажира)*
32 — Датчик положения заслонки воздухазаборника*
33 — Air Outlet Damper Position Sensor Circuit
41 — Сервопривод заслонки воздушной смеси (со стороны пассажира)*
42 — Сервопривод заслонки воздухозаборника*
43 — Air Outlet Damper Control Servo Motor Circuit
46 — Сервопривод заслонки воздушной смеси (со стороны водителя)
51 — Compressor Solenoid Circuit
62 — Датчик влажности воздуха (нет в Camry)
71 — A/C Inverter High Voltage Power Resource System Malfunction
72 — A/C Inverter High Voltage Output System Malfunction
73 — A/C Inverter Start-up Signal System Malfunction
75 — A/C Inverter Cooling / Heating System Malfunction
76 — A/C Inverter Load System Malfunction
77 — A/C Inverter Low Voltage Power Resource System Malfunction
97 — BUS IC Communication Malfunction
98 — Communication Malfunction (A/C Inverter Local)
99 — Multiplex Communication Circuit
Примечание:
*:
Неисправен данный датчик или блок управления климат-контролем;
Повреждена проводка или разъёмы между данным датчиком и климат-контролем.
**:
Неисправен данный датчик или блок управления климат-контролем;
Повреждена проводка или разъёмы между данным датчиком и климат-контролем;
Повреждён или не отрегулирован ремень привода компрессора;
Неисправен датчик электромагнитной муфты компрессора;
Неисправен компрессор системы кондиционирования (или блокировка компрессора);
Неисправен блок управления двигателем (ECM).
***:
Неисправен данный датчик или блок управления климат-контролем;
Повреждена проводка или разъёмы между данным датчиком и климат-контролем;
Неисправен компрессор (или блокировка компрессора);
Утечка, отсутствие хладагента или неправильное(меньше или больше нормы) давление в системе.
—————————————————————————————————————————————————————
Коды 21 и 24 могут выскакивать если диагностика проводится в тёмном помещении или тёмное время суток.
Из-за потери связи с панелью приборов, код 71 не может быть на ней отображён.
—————————————————————————————————————————————————————
Что такое «блокировка компрессора» — многим непонятен этот пункт. Принцип верной работы прост.
Если компрессор ВЫКЛючен, то ремень привода вспомогательных агрегатов вращает только его шкив.
Если компрессор нужно ВКЛючить, то срабатывает электромагнитная муфта (компрессор блокируется со шкивом и начинает вращаться). Мозг получает сигнал от датчика(подобного датчику ABS), что компрессор включён и вращается. Далее этот датчик передает в ECM импульсы, количество которых равно числу оборотов двигателя.Если соотношение между частотами вращения компрессора и коленчатого вала двигателя на 20% или более отклоняется от величины, характерной для нормального режима работы, ECM выключает компрессор системы кондиционирования, а индикатор начинает мигать с периодом
1 с.
Данные о рабочем состоянии компрессора передаются ECM в блок управления системой кондиционирования через мультиплексную систему передачи данных (шины CAN и BEAN).
Коды неисправностей SRS
Коды самодиагностики считываются аналогично прочим, по числу вспышек индикатора «SRS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом или «TC»-«CG» разъема DLC3 под приборной панелью и включенном зажигании.
Стирание кодов должно происходить при выключении зажигание. Если коды сохраняются, необходимо провести процедуру очистки:
— подсоединть два провода к выводам «TC» и «AB»
— включить зажигание и подождать не менее 6 секунд
— поочередно, раз в секунду, замыкать на массу выводы «TC» и «AB» (пауза между замыканием — менее 0,2 секунды)
— после третьего замыкания вывода «TC» индикатор должен замигать с высокой частотой — значит коды стерты.
11 — Воспламенитель ПБ водителя (замыкание на массу)
12 — Воспламенитель ПБ водителя (замыкание на питание)
13 — Воспламенитель ПБ водителя (замыкание в цепи)
14 — Воспламенитель ПБ водителя (разрыв в цепи)
15 — Передний правый датчик SRS (замыкание или разрыв в цепи)
15 — Передний правый датчик SRS (замыкание на массу или питание)
16 — Передний левый датчик SRS (замыкание или разрыв в цепи)
16 — Передний левый датчик SRS (замыкание на массу или питание)
31 — Неисправность блока управления SRS
51 — Воспламенитель ПБ пассажира (замыкание на массу)
52 — Воспламенитель ПБ пассажира (замыкание на питание)
53 — Воспламенитель ПБ пассажира (замыкание в цепи)
54 — Воспламенитель ПБ пассажира (разрыв в цепи)
61 — Воспламенитель преднатяжителя ремня водителя (замыкание на массу)
62 — Воспламенитель преднатяжителя ремня водителя (замыкание на питание)
63 — Воспламенитель преднатяжителя ремня водителя (замыкание в цепи)
64 — Воспламенитель преднатяжителя ремня водителя (разрыв в цепи)
71 — Воспламенитель преднатяжителя ремня пассажира (замыкание на массу)
72 — Воспламенитель преднатяжителя ремня пассажира (замыкание на питание)
73 — Воспламенитель преднатяжителя ремня пассажира (замыкание в цепи)
74 — Воспламенитель преднатяжителя ремня пассажира (разрыв в цепи)
Спасибо всем за внимание и ещё раз скажу сильно не критикуйте т.к. делал для себя.
По мере возможности будут ещё дополнения по схемам и ошибкам.
Переписано и составлено всё из букваря и некоторых БЖ людей на Drive2.
