ДЕ.04. Базы данных

63. При работе с файлом базы данных современные СУБД предоставляют пользователю возможности…

а) создания новых объектов БД
б) переименования ранее созданных объектов
в) модификации уже существующих объектов в БД
г) дополнения функциональных возможностей
д) по демонстрации инфологической модели
е) определения схемы информационных обменов

64. При работе с файлом базы данных современные СУБД предоставляют пользователю возможности.

а) создания новых объектов БД
б) по демонстрации инфологической модели
в) модификации уже существующих объектов в БД
г) определения схемы информационных обменов
д) переименования ранее созданных объектов
е) дополнения функциональных возможностей

65. Объект «Форма», созданный по таблице без дополнительных элементов управления, в СУБД Access может быть использован для:

а) добавления записи в таблицу
б) задания запроса
в) удаления записи из таблицы
г) доступа к любой таблице базы данных
д) изменения записи в таблице
е) изменения схемы данных
з) удаления любого объекта БД

66. Установите правильную последовательность при разработке базы данных:
а )разработка физической модели
б)разработка информационно-логической модели
в)разработка концептуальной модели
д)описание предметной области

67. После проведения сортировки файла базы данных в лексикографическом порядке по полю ФАМИЛИЯ номер строки с именем ИВАН будет …

68. Поиск данных в базе данных.

в(-) определение значений данных в текущей записи

в(-) процедура определения дескрипторов базы данных

в(-) процедура выделения данных, однозначно определяющих записи

в(+) процедура выделения из множества записей подмножества, записи которого удовлетворяют поставленному условию

69. Ключ к записям в БД может быть…

а)дополнительным
б)простым
в)включающим
г)составным
д)отчётным
е)первичным
ж)запросным

70. Реляционные базы данных представляют зависимые данные в виде…

в(-) множества формул

в(+) связанных между собой таблиц

71. Первичным ключом реляционного отношения является…

в(-) атрибут, значения которого не могут изменяться

в(-) первый столбец таблицы

в(+) атрибут, имеющий минимальное количество значений

в(-) атрибут, значения которого могут повторяться в заданной таблице

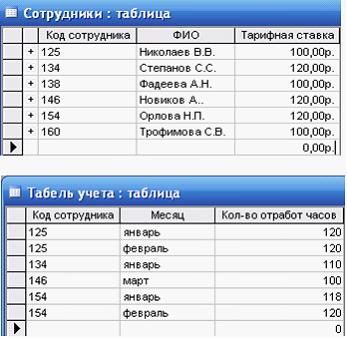

72. Даны две таблицы базы данных

Поле Код сотрудника

в(-) является ключевым в обеих таблицах

в(-) не является ключевым ни в одной из таблиц

в(+) является ключевым в таблице Сотрудники

в(-) является ключевым в таблице Табель учета

Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет

Источник

Как сказал.

Наблюдай внимательно за природой, и ты будешь всё понимать намного лучше.

Альберт Эйнштейн

Вопросы к экзамену

Для всех групп технического профиля

Список лекций по физике за 1,2 семестр

Урок 33. Практическая работа № 21. Организация баз данных. Заполнение полей баз данных.

Практическая работа № 21

Тема: Организация баз данных. Заполнение полей баз данных.

Цель работы: изучение приемов установки связей между таблицами базы данных.

Оборудование: ПК, Windows XP Professional, MS Access 2007.

1 В соответствие с заданием создать и заполнить таблицы БД «Фирма», установить связи между ними.

2 Продемонстрировать на компьютере заполненные таблицы, схему данных.

3 Ответить на контрольные вопросы.

4 Сделать вывод о проделанной работе.

Порядок выполнения:

1. Запустите Microsoft Access.

Для этого запустите Access, создайте новую базу данных, задайте имя базы данных Фирма, выберите место сохранения Вашей базы данных (диск Х:) и нажмите кнопку Создать. (подробный порядок действий описан в лабораторной работе № 23)

Таблица Сотрудники

Таблица Клиенты

Таблица Заказы

4. Установите ключевые поля.

Отдельные таблицы, содержащие информацию по определенной теме, необходимо связать в единую структуру базы данных. Для связывания таблиц следует задать ключевые поля.

Ключ состоит из одного или нескольких полей, значения которых однозначно определяют каждую запись в таблице. Наиболее подходящим в качестве ключевого поля является Счетчик, так как значения в данном поле являются уникальными (т. е. исключают повторы).

При создании таблиц в режиме конструктора ключевое поле устанавливается автоматически. Откройте созданные Вами таблицы в режиме Конструктор и проверьте установленные ключевые поля:

1) в таблице Сотрудники ключевое поле Код сотрудника

2) в таблице Клиенты ключевое поле Код клиента

3) в таблице Заказы ключевое поле Код заказа

5. Создайте раскрывающиеся списки с помощью Мастера подстановок.

Таблица Заказы содержит поля Код сотрудника и Код клиента. При их заполнении могут возникнуть некоторые трудности, так как не всегда удается запомнить все предприятия, с которыми работает фирма, и всех сотрудников с номером кода. Для удобства можно создать раскрывающиеся списки с помощью Мастера подстановок.

Откройте таблицу Заказы в режиме Конструктора. Для поля Код клиента выберите тип данных Мастер подстановок.

В появившемся окне выберите команду Объект «столбец подстановки» будет использовать значения из таблицы или запроса и щелкните на кнопке Далее.

В списке таблиц выберите таблицу Клиенты и щелкните на кнопке Далее.

В списке Доступные поля выберите поле Код клиента и щелкните на кнопке со стрелкой >>, чтобы ввести поле в список Выбранные поля. Таким же образом добавьте поле Название компании и щелкните на кнопке Далее.

Выберите порядок сортировки списка по полю Название компании и нажмите кнопку Далее.

В следующем диалоговом окне задайте необходимую ширину столбцов раскрывающегося списка, установите флажок Скрыть ключевой столбец и нажмите кнопку Далее.

На последнем шаге Мастера подстановок замените при необходимости надпись для поля подстановок и щелкните на кнопке Готово.

Сохраните полученный результат.

6. Аналогичным образом создайте раскрывающийся список для поля Код сотрудника.

Теперь в списке таблиц выберите таблицу Сотрудники

В списке Доступные поля выберите поля Код сотрудника, Фамилия, Имя.

Порядок сортировки списка выберите по полю Фамилия.

Все остальные действия проводятся аналогично пункту 6.

7. Создайте связей между таблицами.

Существует несколько типов отношений между таблицами:

— при отношении «один-к-одному» каждой записи ключевого поля в первой таблице соответствует только одна запись в связанном поле другой таблицы, и наоборот. Отношения такого типа используются не очень часто. Иногда их можно использовать для разделения таблиц, содержащих много полей, для отделения части таблицы по соображениям безопасности;

— при отношении «один-к-многим» каждой записи в первой таблице соответствует несколько записей во второй, но запись во второй таблице не может иметь более одной связанной записи в первой таблице;

— при отношении «многие-к-многим» одной записи в первой таблице могут соответствовать несколько записей во второй таблице, а одной записи во второй таблице могут соответствовать несколько записей в первой.

Закройте все открытые таблицы, так как создавать или изменять связи между открытыми таблицами нельзя.

Выполните команду вкладки Лента Работа с базами данных кнопка Схема данных

Если ранее никаких связей между таблицами базы не было, то при открытии окна Схема данных одновременно открывается окно Добавление таблицы, в котором выбираются нужные таблицы. Для добавления в схему данных новой таблицы необходимо щелкнуть правой кнопкой мыши на схеме данных и в контекстном меню выбрать пункт Добавить таблицу.

Если связи между таблицами уже были заданы, то откроется окно Схема данных, на котором будут отображены таблицы и связи между ними.

Флажки Каскадное обновление связанных полей и Каскадное удаление связанных записей обеспечивают одновременное обновление или удаление данных во всех подчиненных таблицах при их изменении в главной таблице.Параметры связи можно изменить, нажав на кнопку Объединение. После установления всех необходимых параметров нажмите кнопку ОК.

Аналогично измените связь между таблицами Клиенты и Заказы.

В результате должна получиться схема данных, представленная на рисунке.

На схеме данных связи отображаются в виде соединительных линий со специальными значками около таблиц. Связь «один-к-многим» помечается «1» вблизи глав­ной таблицы (имеющей первичный ключ) и «∞» вблизи подчиненной таблицы (имеющей внешний ключ). Связь «один-к-одному» помечается двумя «1» (оба поля таблиц имеют первичные ключи). Неопределенная связь не имеет никаких знаков. Если установлено объединение, то его направление отмечается стрелкой на конце соединительной линии (ни одно из объединенных полей не является ключевым и не имеет уникального индекса).

7. В таблицу Сотрудники внесите данные о 7 работниках.

8. В таблицу Клиенты внесите данные о 7 предприятиях, с которыми работает данная фирма.

9. В таблице Заказы оформите 5 заявок, поступивших на фирму.

10. Покажите работу преподавателю.

11. Ответьте на контрольные вопросы.

Контрольные вопросы:

1 С помощью чего можно создавать таблицы?

2 Что такое ключевое поле?

3 Как установить несколько ключевых полей?

4 Как установить связи между таблицами?

5 Какие существуют отношения между таблицами?

6 Что означают на схеме данных «1» и «∞»?

7 Зачем нужен Мастер подстановок?

8 Для чего нужен механизм запросов?

Методические указания к лабораторной работе № 24 Создание связей в базе данных

Источник

Итак, мы познакомились с типами данных, теперь будем усовершенствовать таблицы для нашего форума. Сначала разберем их. И начнем с таблицы users (пользователи). В ней у нас 4 столбца:

Все значения полей обязательны для заполнения, значит надо добавить тип NOT NULL.

id_user int (10) NOT NULL
name varchar(20) NOT NULL
email varchar(50) NOT NULL
password varchar(15) NOT NULL

id_user int (10) AUTO_INCREMENT
name varchar(20) NOT NULL
email varchar(50) NOT NULL
password varchar(15) NOT NULL

Теперь надо указать, что поле id_user является первичным ключом. Для этого в SQL используется ключевое слово PRIMARY KEY (), в скобочках указывается имя ключевого поля. Внесем изменения:

id_user int (10) AUTO_INCREMENT
name varchar(20) NOT NULL
email varchar(50) NOT NULL
password varchar(15) NOT NULL
PRIMARY KEY (id_user)

Итак, таблица готова, и ее окончательный вариант выглядит так:

create table users (
id_user int (10) AUTO_INCREMENT,
name varchar(20) NOT NULL,
email varchar(50) NOT NULL,
password varchar(15) NOT NULL,
PRIMARY KEY (id_user)
);

id_topic int (10) AUTO_INCREMENT
topic_name varchar(100) NOT NULL
id_author int (10) NOT NULL
PRIMARY KEY (id_topic)

Но в модели нашей БД поле id_author является внешним ключом, т.е. оно может иметь только те значения, которые есть в поле id_user таблицы users. Для того, чтобы указать это в SQL есть ключевое слово FOREIGN KEY (), которое имеет следующий синтаксис:

FOREIGN KEY (имя_столбца_которое_является_внешним_ключом) REFERENCES имя_таблицы_родителя (имя_столбца_родителя);

id_topic int (10) AUTO_INCREMENT
topic_name varchar(100) NOT NULL
id_author int (10) NOT NULL
PRIMARY KEY (id_topic)
FOREIGN KEY (id_author) REFERENCES users (id_user)

Таблица готова, и ее окончательный вариант выглядит так:

create table topics (
id_topic int (10) AUTO_INCREMENT,
topic_name varchar(100) NOT NULL,
id_author int (10) NOT NULL,
PRIMARY KEY (id_topic),
FOREIGN KEY (id_author) REFERENCES users (id_user)
);

create table posts (
id_post int (10) AUTO_INCREMENT,
message text NOT NULL,
id_author int (10) NOT NULL,
id_topic int (10) NOT NULL,
PRIMARY KEY (id_post),
FOREIGN KEY (id_author) REFERENCES users (id_user),
FOREIGN KEY (id_topic) REFERENCES topics (id_topic)
);

Обратите внимание, внешних ключей у таблицы может быть несколько, а первичный ключ в MySQL может быть только один. В первом уроке мы удалили нашу БД forum, пришло время создать ее вновь.

Помните, если вы сделали что-то не так, всегда можно удалить таблицу или всю БД с помощью оператора DROP. Исправлять что-то в командной строке крайне неудобно, поэтому иногда (особенно на начальном этапе) проще писать запросы в каком-нибудь редакторе, например в Блокноте, а затем копировать и вставлять их в черное окошко.

Итак, таблицы созданы, чтобы убедиться в этом вспомним о команде show tables:

И, наконец, посмотрим структуру нашей последней таблицы posts:

Теперь становятся понятны значения всех полей структуры, кроме поля DEFAULT. Это поле значений по умолчанию. Мы могли бы для какого-нибудь столбца (или для всех) указать значение по умолчанию. Например, если бы у нас было поле с названием «Женаты\Замужем» и типом ENUM (‘да’, ‘нет’), то было бы разумно сделать одно из значений значением по умолчанию. Синтаксис был бы следующий:

married enum (‘да’, ‘нет’) NOT NULL default(‘да’)

Т.е. это ключевое слово пишется через пробел после указания типа данных, а в скобках указывается значение по умолчанию.

Но вернемся к нашим таблицам. Теперь нам необходимо внести данные в наши таблицы. На сайтах, вы обычно вводите информацию в какие-нибудь html-формы, затем сценарий на каком-либо языке (php, java. ) извлекает эти данные из формы и заносит их в БД. Делает он это посредством SQL-запроса на внесение данных в базу. Писать сценарии на php мы пока не умеем, а вот отправлять SQL-запросы на внесение данных сейчас научимся.

Для этого используется оператор INSERT. Синтаксис можно использовать двух видов. Первый вариант используется для внесения данных во все поля таблицы:

Давайте попробуем внести в нашу таблицу users следующие значения:

INSERT INTO users VALUES (‘1′,’sergey’, ‘sergey@mail.ru’, ‘1111’);

Второй вариант используется для внесения данных в некоторые поля таблицы:

INSERT INTO users (name, email, password) VALUES (‘valera’, ‘valera@mail.ru’, ‘2222’);

Если бы у нас были поля с типом NULL, т.е. необязательные для заполнения, мы бы тоже могли их проигнорировать. А вот если попытаться оставить пустым поле со значением NOT NULL, то сервер выдаст сообщение об ошибке и не выполнит запрос. Кроме того, при внесении данных сервер проверяет связи между таблицами. Поэтому вам не удастся внести в поле, являющееся внешним ключом, значение, отсутствующее в связанной таблице. В этом вы убедитесь, внося данные в оставшиеся две таблицы.

Но прежде внесем информацию еще о нескольких пользователях. Чтобы добавить сразу несколько строк, надо просто перечислять скобки со значениями через запятую:

Теперь давайте попробуем внести еще одну тему, но с id_author, которого в таблице users нет (т.к. мы внесли в таблицу users только 5 пользователей, то не существует):

Сервер выдает ошибку и говорит, что не может внести такую строку, т.к. в поле, являющемся внешним ключом, стоит значение, отсутствующее в связанной таблице users.

Теперь внесем несколько строк в таблицу posts (сообщения), помня, что в ней у нас 2 внешних ключа, т.е. id_author и id_topic, которые мы будем вносить должны присутствовать в связанных с ними таблицах:

Видеоуроки php + mysql

Если этот сайт оказался вам полезен, пожалуйста, посмотрите другие наши статьи и разделы.

Источник

Связи между таблицами базы данных

1. Введение

Связи — это довольна важная тема, которую следует понимать при проектировании баз данных. По своему личному опыту скажу, что осознав связи, мне намного легче далось понимание нормализации базы данных.

1.1. Для кого эта статья?

Эта статья будет полезна тем, кто хочет разобраться со связями между таблицами базы данных. В ней я постарался рассказать на понятном языке, что это такое. Для лучшего понимания темы, я чередую теоретический материал с практическими примерами, представленными в виде диаграммы и запроса, создающего нужные нам таблицы. Я использую СУБД Microsoft SQL Server и запросы пишу на T-SQL. Написанный мною код должен работать и на других СУБД, поскольку запросы являются универсальными и не используют специфических конструкций языка T-SQL.

1.2. Как вы можете применить эти знания?

2. Благодарности

Учтены были советы и критика авторов jobgemws, unfilled, firnind, Hamaruba.
Спасибо!

3.1. Как организовываются связи?

Связи создаются с помощью внешних ключей (foreign key).
Внешний ключ — это атрибут или набор атрибутов, которые ссылаются на primary key или unique другой таблицы. Другими словами, это что-то вроде указателя на строку другой таблицы.

3.2. Виды связей

4. Многие ко многим

Представим, что нам нужно написать БД, которая будет хранить работником IT-компании. При этом существует некий стандартный набор должностей. При этом:

4.1. Как построить такие таблицы?

Слева указаны работники (их id), справа — должности (их id). Работники и должности на этой таблице указываются с помощью id’шников.

На эту таблицу можно посмотреть с двух сторон:

4.2. Реализация

С помощью ограничения foreign key мы можем ссылаться на primary key или unique другой таблицы. В этом примере мы

4.3. Вывод

Для реализации связи многие ко многим нам нужен некий посредник между двумя рассматриваемыми таблицами. Он должен хранить два внешних ключа, первый из которых ссылается на первую таблицу, а второй — на вторую.

5. Один ко многим

Эта самая распространенная связь между базами данных. Мы рассматриваем ее после связи многие ко многим для сравнения.

Предположим, нам нужно реализовать некую БД, которая ведет учет данных о пользователях. У пользователя есть: имя, фамилия, возраст, номера телефонов. При этом у каждого пользователя может быть от одного и больше номеров телефонов (многие номера телефонов).

В этом случае мы наблюдаем следующее: пользователь может иметь многие номера телефонов, но нельзя сказать, что номеру телефона принадлежит определенный пользователь.

Другими словами, телефон принадлежит только одному пользователю. А пользователю могут принадлежать 1 и более телефонов (многие).

Как мы видим, это отношение один ко многим.

5.1. Как построить такие таблицы?

Данная таблица представляет три номера телефона. При этом номера телефона с id 1 и 2 принадлежат пользователю с id 5. А вот номер с id 3 принадлежит пользователю с id 17.
Заметка. Если бы у таблицы «Phones» было бы больше атрибутов, то мы смело бы их добавляли в эту таблицу.

5.2. Почему мы не делаем тут таблицу-посредника?

Таблица-посредник нужна только в том случае, если мы имеем связь многие-ко-многим. По той простой причине, что мы можем рассматривать ее с двух сторон. Как, например, таблицу EmployeesPositions ранее:

5.3. Реализация

6. Один к одному

Представим, что на работе вам дали задание написать БД для учета всех работников для HR. Начальник уверял, что компании нужно знать только об имени, возрасте и телефоне работника. Вы разработали такую БД и поместили в нее всю 1000 работников компании. И тут начальник говорит, что им зачем-то нужно знать о том, является ли работник инвалидом или нет. Наиболее простое, что приходит в голову — это добавить новый столбец типа bool в вашу таблицу. Но это слишком долго вписывать 1000 значений и ведь true вы будете вписывать намного реже, чем false (2% будут true, например).

Более простым решением будет создать новую таблицу, назовем ее «DisabledEmployee». Она будет выглядеть так:

Но это еще не связь один к одному. Дело в том, что в такую таблицу работник может быть вписан более одного раза, соответственно, мы получили отношение один ко многим: работник может быть несколько раз инвалидом. Нужно сделать так, чтобы работник мог быть вписан в таблицу только один раз, соответственно, мог быть инвалидом только один раз. Для этого нам нужно указать, что столбец EmployeeId может хранить только уникальные значения. Нам нужно просто наложить на столбец EmloyeeId ограничение unique. Это ограничение сообщает, что атрибут может принимать только уникальные значения.

Выполнив это мы получили связь один к одному.

Заметка. Обратите внимание на то, что мы могли также наложить на атрибут EmloyeeId ограничение primary key. Оно отличается от ограничения unique лишь тем, что не может принимать значения null.

6.1. Вывод

Можно сказать, что отношение один к одному — это разделение одной и той же таблицы на две.

6.2. Реализация

7. Обязательные и необязательные связи

Связи можно поделить на обязательные и необязательные.

7.1. Один ко многим

У одной биологической матери может быть много детей. У ребенка есть только одна биологическая мать.

А) У женщины необязательно есть свои дети. Соответственно, связь необязательна.
Б) У ребенка обязательно есть только одна биологическая мать – в таком случае, связь обязательна.

7.2. Один к одному

У одного человека может быть только один загранпаспорт. У одного загранпаспорта есть только один владелец.

А) Наличие загранпаспорта необязательно – его может и не быть у гражданина. Это необязательная связь.
Б) У загранпаспорта обязательно есть только один владелец. В этом случае, это уже обязательная связь.

7.3. Многие ко многим

Человек может инвестировать в акции разных компаний (многих). Инвесторами какой-то компании являются определенные люди (многие).

А) Человек может вообще не инвестировать свои деньги в акции.
Б) Акции компании мог никто не купить.

8. Как читать диаграммы?

Выше я приводил диаграммы созданных нами таблиц. Но для того, чтобы их понимать, нужно знать, как их «читать». Разберемся в этом на примере диаграммы из пункта 5.3.

Мы видим отношение один ко многим. Одной персоне принадлежит много телефонов.

9. Итоги

10. Задачи

Для лучшего усвоения материала предлагаю вам решить следующие задачи:

Источник
